Как атомные часы измеряют высоту

Представим две лаборатории: одну в долине, другую выше по склону. У каждой есть часы. Обычно задача состоит в том, чтобы заставить их показывать одинаковое время. Но можно поступить наоборот: очень тщательно измерить, насколько различается их ход, и спросить, что эта разница рассказывает о местах, где они стоят.

Так устроена идея хронометрического нивелирования — определения разности гравитационных потенциалов по сравнению часов. В подходящих условиях эту разность переводят в перепад высот. Часы становятся инструментом геодезии: науки об измерении формы Земли и её гравитационного поля. Объяснение NIST.

Что меняется, когда часы поднимают

Часы на верхнем этаже не чувствуют неисправности. Рядом с ними секунда остаётся обычной секундой. Различие появляется при сравнении с часами внизу: за один и тот же интервал сравнения верхние успевают отсчитать немного больше.

Это следствие общей теории относительности. У близких неподвижных часов у поверхности Земли ход различается из-за разности гравитационных потенциалов. Удобно представить её как работу на единицу массы, необходимую для небольшого подъёма: выше — больше затраченная работа и быстрее ход относительно нижней точки. Для реальных земных измерений учитывают также вращение Земли. Физическая основа и системы отсчёта.

В 2010 году в NIST уже сравнили пару атомных часов при подъёме одних на 33 сантиметра. Поэтому речь не о недоступном эффекте возле чёрной дыры: он существует на масштабе ступеньки. Его повседневная незаметность объясняется величиной разницы. Описание опыта NIST.

Для небольшого вертикального перемещения относительная разница частот примерно равна $g\Delta h/c^2$. Здесь $g$ — местное ускорение свободного падения, $\Delta h$ — высота подъёма, а $c$ — скорость света. Знак положительный, если сравниваем верхние часы с нижними. Формула относится к неподвижным часам рядом с поверхностью Земли и почти постоянному $g$. Связь частоты и высоты в эксперименте.

При подъёме на метр разница составляет около $1,09\times 10^{-16}$. За сутки это примерно 9,4 пикосекунды — пикосекунда равна одной триллионной доле секунды. Сантиметр даёт в сто раз меньший эффект. Эти числа — наш расчёт для $g=9,81$ м/с², а не показания конкретного прибора.

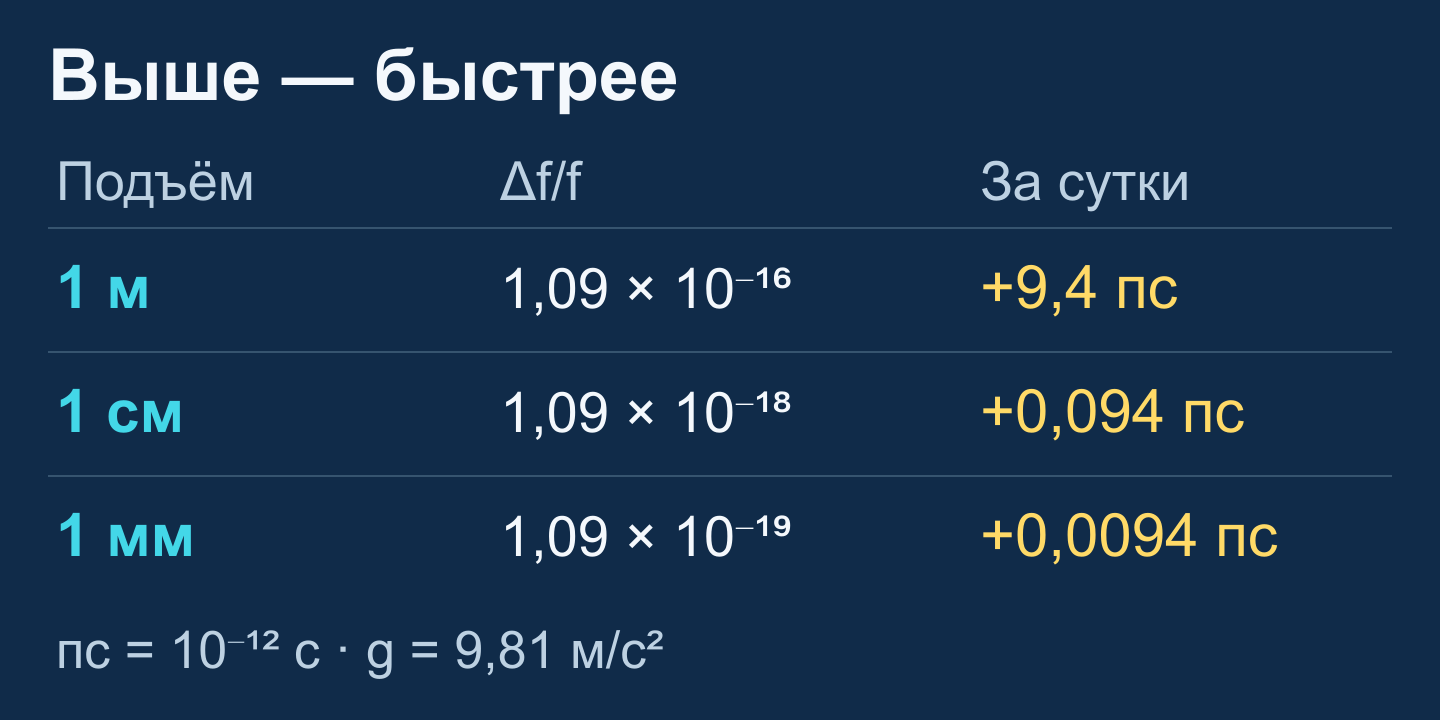

Δf/f — относительная разница частот. Указано расчётное опережение верхних часов за сутки при постоянных условиях. Строки не изображают высоты в масштабе; числа не задают точность прибора или время, необходимое для измерения.

Что в атомных часах «тикает»

У атома есть определённые энергетические состояния. Свет подходящей частоты может перевести его из одного состояния в другое. Частота — число колебаний световой волны за секунду. В оптических часах атомный переход служит ориентиром для настройки лазера. Как работают атомные часы.

Рабочий цикл можно представить как настройку очень точного музыкального инструмента по камертону. Система посылает атомам свет, измеряет их отклик и поправляет частоту лазера. Только здесь «камертон» квантовый, а сигнал намного быстрее звукового. Аналогия относится к настройке частоты: атом не раскачивается механически, как камертон.

В стронциевых часах, использованных для соединения лабораторий Парижа и Брауншвейга, опорная частота была около 429 терагерц: примерно 429 триллионов колебаний в секунду. Атомы удерживали светом в оптической решётке — системе ловушек, позволяющей ограничить движение. Это не кристалл и не металлическая сетка. Устройство часов в работе Lisdat и соавторов.

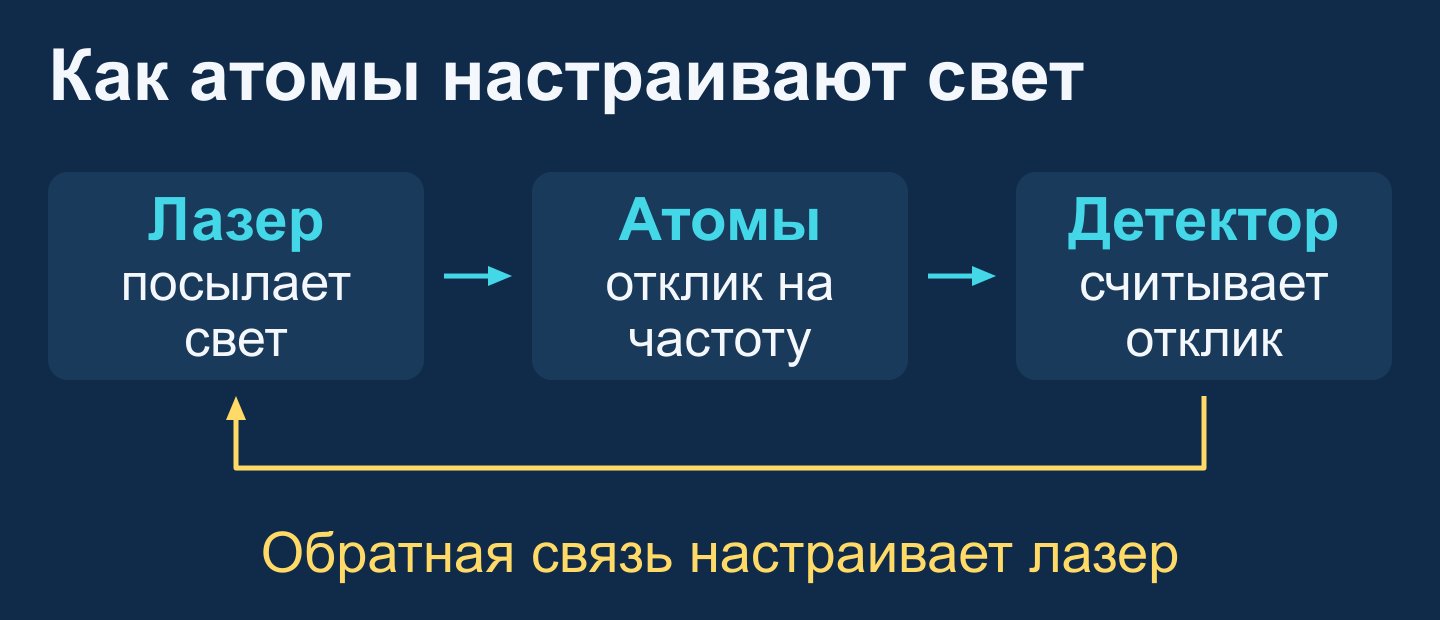

Атомы задают частотный ориентир, а система обратной связи удерживает лазер возле него. Схема показывает принцип, без вспомогательных лазеров, вакуумной системы и электроники.

Чтобы связать оптические колебания с сигналами, доступными электронике, используют частотную гребёнку: лазерный инструмент с набором точно связанных частот. Он позволяет измерять соотношения между оптическими и радиочастотными сигналами. Просто подключить обычный электронный счётчик к световой волне нельзя. Зачем оптическим часам гребёнка.

Можно подумать, что для обнаружения разницы в одну секунду надо ждать, пока она накопится. Но исследователи сравнивают частоты — темп хода, — а не только итоговое расхождение показаний. Это похоже на двух музыкантов: небольшое различие темпа можно заметить по постепенно расходящемуся ритму, не дожидаясь, пока один исполнит на целую пьесу больше. Длительное наблюдение помогает отделить устойчивое различие от случайных колебаний.

Что действительно увидели на масштабе миллиметра

В работе группы JILA, опубликованной в Nature в феврале 2022 года, исследователи сравнивали разные участки одного облака ультрахолодных атомов стронция. Облако имело миллиметровый размер по вертикали. Камера позволяла отдельно читать отклик атомов на разных высотах; после поправок обнаружили градиент частоты, согласующийся с предсказанием относительности. Статья и методы в открытом PDF.

Смысл результата легко потерять в выражении «часы различают миллиметр». Здесь миллиметр — масштаб исследуемого облака. Опыт показывает, насколько хорошо можно контролировать и сравнивать атомы внутри одной установки. Из него не следует, что два перевозимых прибора определят перепад высоты между городами с той же чувствительностью.

Это существенное различие: соседние области облака имеют много общих условий. У удалённых приборов собственные температурные и магнитные возмущения, отдельная настройка и ещё линия связи между ними. Перенос лабораторного результата в поле требует проверки всей измерительной цепочки.

Как сравнить часы через гору

Интернет-сообщение «у меня сейчас такое-то время» для этой задачи не подходит: путь сигнала вносит переменные задержки. В точных сравнениях можно передавать оптический сигнал по волокну и компенсировать возмущения линии. Например, в исследовании 2016 года Париж и Брауншвейг связали маршрутом из 1415 километров волокна. Это длина линии, а не расстояние по прямой. Эксперимент с сетью часов.

Следующий шаг — вынести сами часы из специализированной лаборатории. В кампании 2016 года, описанной Grotti и соавторами, перевозимые стронциевые часы работали в подземной лаборатории Модан, а опорная площадка находилась в Турине. Затем часы перевезли к опорным приборам для сравнения рядом. Так проверяли собственное смещение прибора, которое иначе можно принять за влияние места. Открытый препринт с методами и приложением.

В открытом препринте этой работы результат согласуется с обычными геодезическими измерениями, но уступает им по точности: неопределённость разности потенциалов составляет 174 м²/с². Наш перевод в высоту при $g=9,81$ м/с² даёт примерно 18 метров. Работа затем вышла в Nature Physics в 2018 году. Здесь число характеризует раннюю полевую кампанию по её препринту, а не предел современных часов.

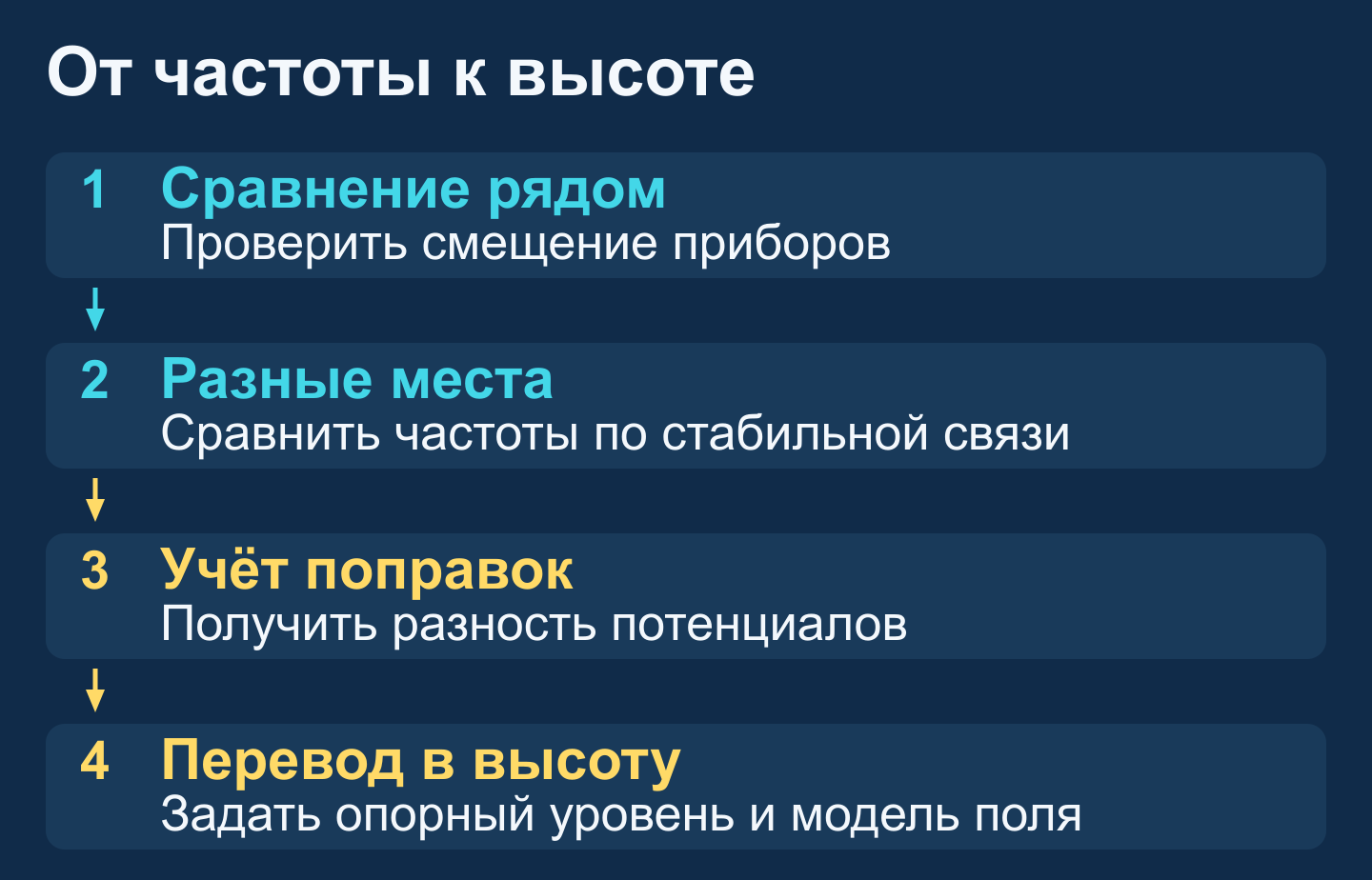

Высота получается в конце цепочки. Точность зависит от часов, калибровки, связи и модели земного поля. Сравнение рядом может выполняться до или после удалённого измерения; рисунок показывает логику проверки, а не хронологию конкретного опыта.

Почему «выше» — не всегда достаточно

Мысленно поставим двое часов в точках с одинаковой высотой над математической моделью Земли, но с разным распределением масс вокруг. Одинаковая геометрическая отметка сама по себе не гарантирует одинакового гравитационного потенциала. Поэтому правило «быстрее идут — значит выше» требует уточнения того, что именно считается высотой. Влияние распределения масс.

Здесь особенно полезен вопрос: «Что прибор измерил непосредственно, а что мы вычислили?» Непосредственно сравнили частоты. Затем, после поправок, получили разность потенциалов. И лишь после выбора опорной поверхности и способа перевода — высоту. В небольшом локальном примере хватит деления на $g$; для карты большой территории этого упрощения недостаточно.

Есть и другая граница: повторяемость показаний не гарантирует их правильности. Тепловое излучение окружающих поверхностей может сдвигать атомный переход. Постоянная ошибка такого рода не исчезнет от усреднения, даже когда случайный шум станет меньше. Поэтому в лабораторном опыте JILA отдельно контролировали тепловые условия и оценивали этот вклад. Раздел Black body radiation shift в методах.

Зачем делать часы ещё точнее

Геодезистам нужны согласованные опорные уровни, чтобы связывать измерения на больших расстояниях. Часы дают дополнительный способ сравнивать потенциал в удалённых точках. Их ценность — в новом измеряемом сигнале, который можно сопоставить с наземными и спутниковыми данными.

Для практического применения нужны приборы, которые выдерживают транспортировку, надёжно работают вне лаборатории и сохраняют проверяемые характеристики. Именно такие задачи перечисляет программа переносных оптических часов NIST. Это инженерная работа по созданию пригодного инструмента, а не автоматическое следствие рекорда чувствительности. Программа NIST.

Когда часы начинают различать влияние положения в земном поле, вопрос «точно ли они идут?» получает продолжение: «относительно каких часов и в каком месте?» Разница, мешающая всем показывать одинаковое время, становится полезным сигналом о самой Земле.

Посмотреть на настоящий эксперимент

Откройте материал JILA/NIST о миллиметровом облаке атомов: там есть фотография установки и объяснение команды. Материал на английском, доступен без регистрации.

Источники для дальнейшего чтения

• Bothwell et al., Nature, 2022 — измерение внутри облака атомов.
• Grotti et al., Nature Physics, 2018 — полевой опыт с перевозимыми часами.
• Lisdat et al., Nature Communications, 2016 — соединение удалённых оптических часов.
• Mehlstäubler et al., Atomic Clocks for Geodesy, препринт 2018 года — подробный обзор физических и геодезических основ.
